External drive spiral conveyor “Drum Free”: What it is and how it works
The study of the structural limits of traditional central drum systems, combined with increasingly advanced engineering and the use of high-performance materials, has led to a new application concept for spiral conveyors: the external drive system.

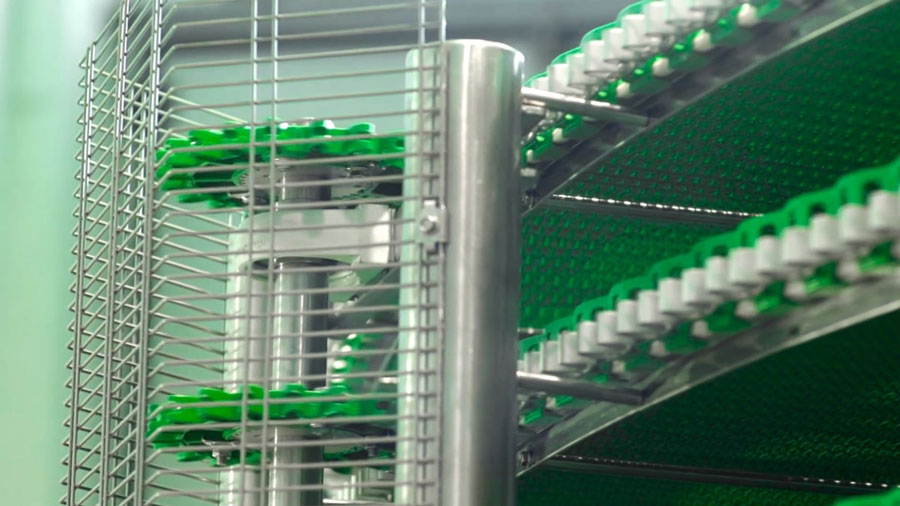

In this configuration, the central drum is completely removed and replaced by a peripheral drive system positioned alongside the conveyor belt. A vertical stainless-steel shaft, driven by a gear motor located at the base of the machine, transfers motion directly to the belt through drive sprockets positioned at each spiral level.

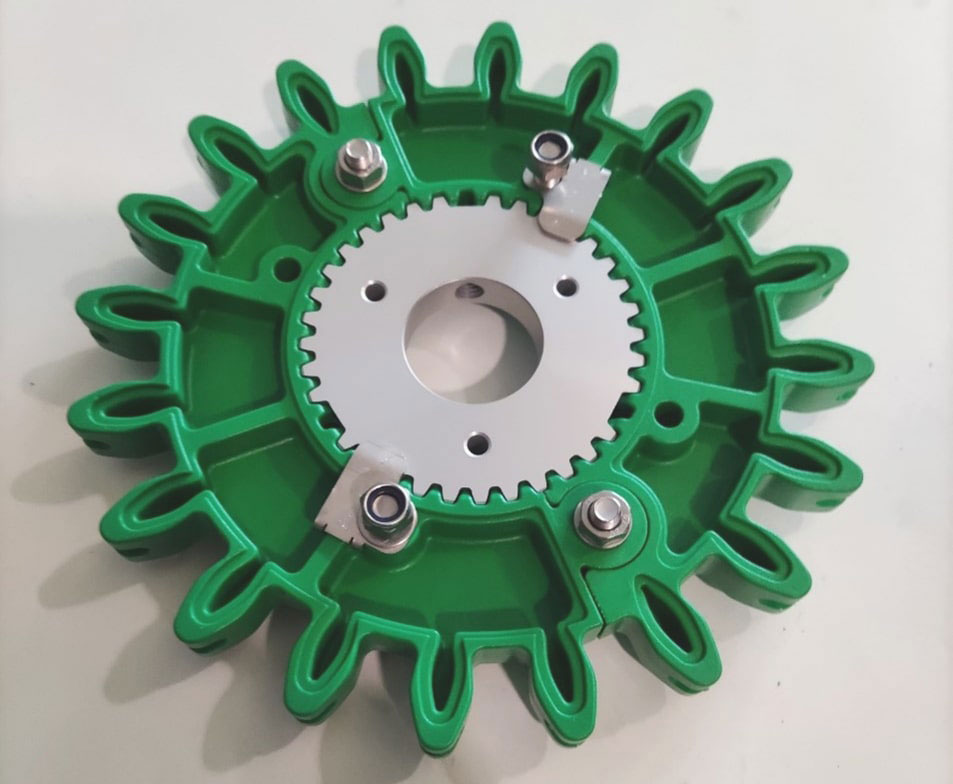

The conveyor belt is externally equipped with specially molded teeth that perfectly engage with the drive wheels, ensuring smooth, precise, and constant power transmission.
The advantages of the “drum free” conveyor
1. Unlimited configuration possibilities
ME “drum free” spirals can be designed in unlimited configurations, including round, oval, or combined shapes, with entry and exit sections positioned at any height and at any point along the conveyor.
2. Multiple belts within the same structure
Each belt can operate at different speeds, allowing customized conveying and resting times for different products within the same structure.
3. Enhanced conveyor belt strength
ME advanced and patented DLS-EVO belt chain features profiled teeth welded at four points, ensuring outstanding mechanical strength and long-term reliability.
4. Greater belt width flexibility
The stability of the structure is always guaranteed, freeing the conveyor from traditional width limitations. Belt widths can therefore range freely from 250 mm up to 1300 mm and beyond.
5. Reduced system weight
“Drum free” conveyors weigh 1.5 to 2 times less than traditional central-drum systems. This simplifies installation and positioning while allowing faster heating and cooling cycles, significantly reducing production costs.
6. Improved hygiene
Most structural elements feature rounded shapes, and all machine components are 100% accessible for cleaning. Dirt accumulation is no longer an issue.
7. Lower operating costs
Operating costs for this latest-generation spiral conveyor are 30–50% lower compared to equivalent traditional systems, positioning us among the leaders in the international market.
Discover more at CibusTec 2026
To know more, visit ME at CibusTec, Parma, Italy, from October 27 to 30, 2026.
Many new developments and commercial previews await you at: Hall 2 – Booth C056
ناقل حلزوني ذو محرك خارجي خالي من الاسطوانات (“drum free”). ما هو وكيف يعمل؟
لقد أدت دراسات البحث المنجزة على الحدود الهيكلية لأنظمة الأسطوانة المركزية التقليدية المدمجة مع التقدم الهندسي المتزايد واستخدام المواد العالية الأداء، إلى نشوء مفهوم تطبيقي جديد للناقلات الحلزونية: نظام الدفع الخارجي.
في هذا التصميم، يتم إزالة الأسطوانة المركزية بأكملها واستبدالها بنظام محرك يركب على جانب الحزام الناقل. بينما يعمل العمود الرأسي المصنوع من الفولاذ المقاوم للصدأ – الذي يتم إدارته عن طريق محرك تروس مركب على قاعدة الماكينة – على نقل الحركة مباشرةً إلى الحزام عبر عجلات مسننة توضع على كل مستوى من الحلزونة. يجهز الحزام الناقل من الخارج بمسسنات مشكلة خصيصاً تتوافق بشكل مثالي مع عجلات الدفع، وبذلك تضمن عملية نقل حركة سلسة، دقيقة ومستمرة.
مزايا الناقل الخالي من الأسطوانات “drum free”
1. إمكانيات تكوين غير محدودة
من المستطاع تصميم حلزونات ME الخالية من الأسطوانات “drum free” بتكوينات غير محدودة، وذلك يشمل أيضاً على الأشكال الدائرية، البيضاوية والمختلطة وبإمكانية وضع أقسام الدخول والخروج على أي ارتفاع وفي أي نقطة على طول الناقل.
2. توفر عدة أحزمة داخل نفس البنية
باستطاعة كل حزام العمل بسرعات مختلفة، بحيث تسمح بتخصيص أوقات النقل والراحة بناءً على المنتجات التي تختلف عن بعضها البعض.
3. متانة الحزام الناقل
تتميز سلسلة الحزام (DLS-EVO) المتطورة والحاصلة على براءة اختراع المصنوعة من قبل شركة ME بمسننات ذات شكل مميز ملحومة في أربع نقاط، مما يضمن متانة ميكانيكية فائقة وموثوقية على المدى الطويل.
4. مزيد من المرونة لعرض الحزام
يتم دائماً ضمان استقرار البنية، وذلك بتحرير الناقل من القيود التقليدية المتعلقة بالعرض. وبناءً على ذلك قد يتراوح قياس مجموعة الحلول لعرض الشريط ما بين 250 و 1300 ملم وأكثر.
5. انخفاض وزن الماكينة الصناعية
يقل وزن الناقلات الخالية من الأسطوانات “drum free” بنسبة تتراوح ما بين 1.5 إلى 2 ضعف عن وزن الأنظمة التقليدية ذات الأسطوانة المركزية، وذلك يبسط عملية تركيب وتثبيت المعدات ويجعل الماكينة – في نفس الوقت – تتميز بمزيد من سهولة والسرعة في التسخين والتبريد، مما يقلل بشكل كبير من تكاليف الإنتاج.
6. تحسين النظافة الصحية
تتميز معظم العناصر التي تتكون منها البنية بأشكالها المستديرة، بالإضافة إلى امكانية الوصول – بنسبة 100% – إلى جميع مكونات الماكينة لغرض التنظيف. لم يعد على الاطلاق تراكم الأوساخ يشكل مشكلة.
7. تكاليف تشغيل أقل
تكاليف تشغيل هذا الناقل الحلزوني من الجيل الأحدث تقل بنسبة 30–50% بالمقارنة مع بلأنظمة التقليدية المماثلة، وذلك يجعلنا الشركة الرائدة في السوق الدولية.
اكتشف المزيد عن CibusTec 2026
لمعرفة المزيد، تفضلوا بزيارة ME لدى معرض CibusTec الذي سيقام في بارما، إيطاليا، ابتداءً من 27 وحتى 30 اكتوبر 2026.
بانتظاركم العديد من المستجدات والعروض التجارية الاولى في القاعة C056 – الجناح 2.
